电压隔离节能特性

变压器反馈式电压隔离电路电气特性

低漂移．．．．．．．．．．．．20nV /℃典型值。

低失调．．．．．．．．．．．．20μV     典型值。

高精度．．．．．．．．．．．．0.01%FS 最大。

微功耗．．．．．．．．．．．．0.4mW / 每路。

变压器反馈式电压隔离电路特性

采用并联方式实现隔离信号的多路扩展；在一个变压器的基础上，增加一个绕组可增加一路隔离输出电压，只增加0.4mW功耗。用于一入二出产品，相对电流互感器隔离方式，排版面积减小30%，供电电源节电比例高于40%。

输入信号扩展到零或负值。

应用方式简单灵活 信号电压不用转换，直接进入隔离电路。 信号电流经电阻取样进入隔离电路。 隔离输出不需I/V/I重复转换，V/I一次完成。

采用变压器反馈式电压隔离特性，可简单实现单机模版化，电路模块化，结构短、小、轻、薄。

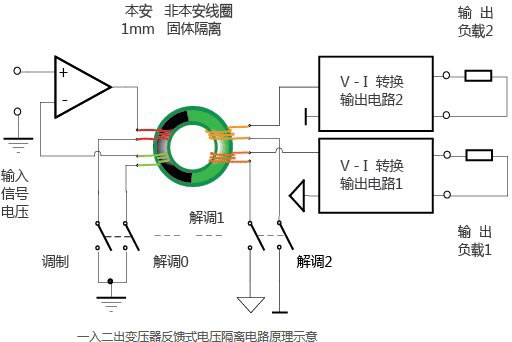

变压器反馈式电压隔离原理图性
