母线供电节能特性

并联母线背板供电方式

5线双面并联方式组成供电电源线地线和正极，在导轨上形成一体化母线，无连接点。单根母线累计覆铜宽度＞3mm *4=12mm。线阻0.041Ω/m。（铜箔厚度0.035mm，截面积12*0.035=0.42mm²，导电率0.0172 , 长度1m，线阻R =0.0172*1/0.42=0.041Ω/m）。

极限应用条件下示例：

1.2m长的母线背板导轨，双线电阻按0.1Ω计。

100台表在母线上的平均电流50mA╳ 100=5A，母线的压降 （0.1Ω*5A=）0.5V。

底座与母线并联连接，单个接触电阻按0.3Ω计，单表工作电流50mA，母线与底座的压降（0.3Ω*50mA=）15mV，可忽略。若因接触不良导致接触电阻增大20倍，母线与底座压降 6Ω*50mA = 0.3V，可忽略。

辅助性质电源端子

批量使用时应通过背板母线与电源连接，一般情况下，辅助电源端子只在测试或者只有少量表的情况下使用。

不建议在辅助电源端子上使用双线串联连接，或者使用串联拼接型路桥供电方法；设每台表连接点接触电阻5* 2=10mΩ， 100台表连接点阻值为1Ω，通过5A电流压降为5V，功率25W；平均每台表电源连接点功耗为0.25W。 由于导轨前段连接点电流大，后段连接点电流小，热量集中在前段，散热不匀，使局部产生高热甚至电源开路。 必须采用上述方式供电时，电源线应进行分组，每对电源线负载不要超过15台。

母线供电和电源端子串联供电比较

把电源线剪断后挨个串联起来连接电源端子，会产生接触电阻，接触电阻个数为用表数量的2倍，以每个接触电阻5mΩ计算， 100台表接触电阻总计1Ω，以每台表工作电流50mA计，100台表总电流为5A，电源端子压降5AX1Ω=5V，功耗为5AX5V=25W。 每台表在电源接线端子上耗掉了0.25W平均功率，相对大部分单通道表只有0.5~0.7W总功耗的情况，所占比例过大。

不把电源线剪断， 直接压接在电源端子里面，电源线就成为一根母线，除了线本身的电阻外， 电源线与电源线之间不再存在接触电阻，每台表就会减少0.25W功率消耗。

例如母线采用1mm直径纯铜线，2m长度，线阻为（0.0172* 2 /（3.14*0.52） =）0.043Ω， 5A电流在2m母线上的压降小于0.25V，功耗为1.25W，可忽略。

母线跟电源端子之间仍存在接触电阻，但每个接触电阻只通过一台表电流，平均50mA， 压降为50mA*5mΩ=0.25mV， 功率为0.00025*50mA=0.0125mW。可不计。

这种办法有效，但在实际接线仍然相对复杂；两股粗线不剪断汇成一股时，硬度大，接线端子不好压紧，表容易被线翘起来； 不剪断线时剥掉线皮也不易。 特别是当仪表做得更薄，比如6mm，这种办法合理性就会受到质疑。

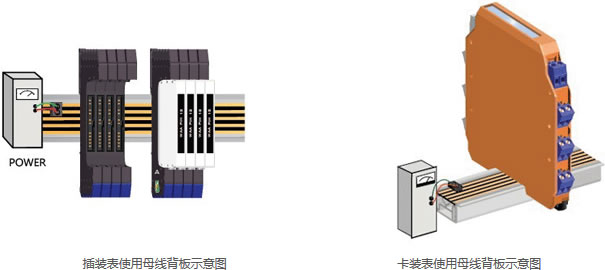

插装表和卡装表使用母线背板示意图

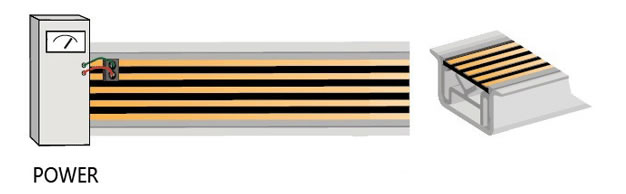

并联母线背板供电结构图
