系统连接

信号连接

安全栅（隔离器）信号与现场连接

安全栅（隔离器）与现场连接的信号均与电网及控制系统隔离，本身自成回路并且与大地浮置。即使连接到地电位或者其它不相等电位，也只是浮置在该电位上，两者之间不会形成回路和产生电流，不影响正常工作。

安全栅（隔离器）与现场连接的信号主要是电压，电流，毫伏，电阻四类；

电压输入信号，回路呈高阻抗；电流输入信号，回路呈低阻抗；对连接导线不作特殊要求。

热电偶冷端温度是补偿导线末端温度，补偿元件放置点温度与补偿导线末端温度一致时，才能有效补偿热电偶冷热端之间的温差，正确转换热电偶热端绝对温度对应毫伏值。

热电阻以三线方式从现场连接到转换器输入端，三线的线径，材质，长度完全一致，才能有效抵消引线电阻产生的转换误差。

输出信号与系统连接

安全栅（隔离器）标准输出信号4~20mA可以远距离精确传输，但在与系统AI卡件连接时，需要注意卡件对4~20mA信号的取样方式和地线接入方式。

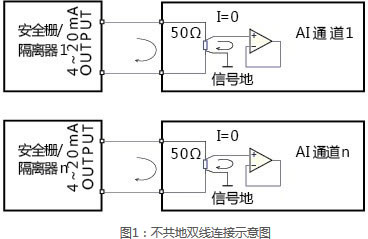

不共地双线连接

AI通道内部的取样电阻（比如图2中的50Ω）采用4线制取样方法，使用两根线与外部安全栅（隔离器）的输出组成电流回路，另外两根线在内部与AI通道的放大器组成信号电压回路。电压回路中没用电流，所以4~20mA信号电流不会流入AI通道的信号地。这种方法，可以简单的把信号传输与信号取样两者分开，不会提升AI通道的地电位。多个AI通道的内部信号地可以共地， 也可以分开不共地。对于AI通道的输入信号是否为差动性质，没有特定要求。

不共地双线连接方式的特点是每个安全栅（隔离器) 的输出均与AI通道单独形成回路，信号电流不流进AI的信号地。因此多路信号之间不会产生地电位误差。这种连接方式，要求各路输出信号之间必须是隔离的；安全栅（隔离器）本身具备的路路隔离属性，可以简单满足这种要求。

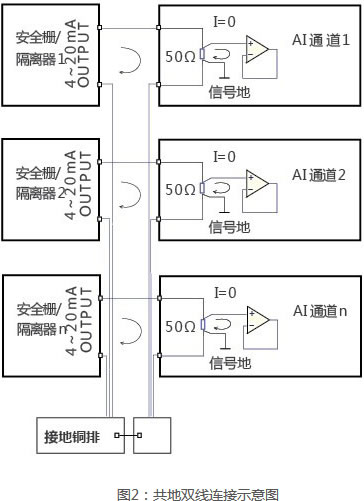

共地双线连接

共地单线连接的特点是安全栅（隔离器）每路输出与AI通道连接只需一 根线，地线公用，批量使用时可减少盘内布线，如图2。但由于所有4~20mA信号负极都汇接在一起，在外部共地，地线电阻将抬升地电位，除了必须增加铜排降低地线电阻之外，还要求AI通道的输入信号是差动性质的。 这反过来加大了施工成本和难度，抵消了减少盘内布线带来的好处。这种方法适用于输出之间非隔离的多路采集卡与系统之间的连接， 所以，不建议在安全栅（隔离器）与系统的连接中使用。
