卓越信通-风电厂视频监控系统解决方案
1 风电厂视频监控系统简介
通过对风电厂现场工业环境的了解，通过建立一套安全 、稳定的视频监控系统，做到对风电厂内现场情况和突发情况的监控。对于风电厂建立一套完善可靠的视频监控系统是至关重要的。
2 风电厂视频监控系统说明

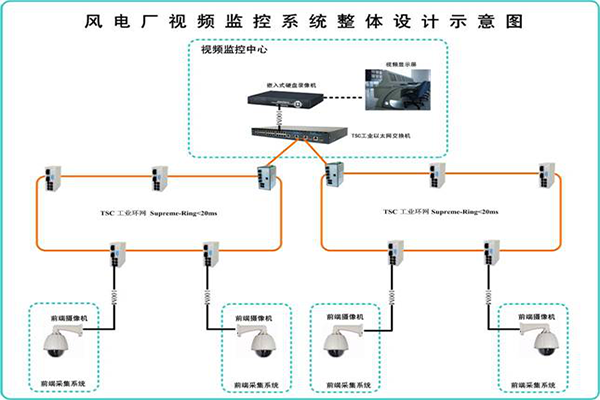

2.1 视频监控系统整体设计示意图如下：
3 风电厂视频监控系统设计说明
3.1 设计规范
本系统设计严格遵守中华人民共和国颁布的安全防范国家标准。主要依据：
《工业企业通用设计规范》（GBT42-81）
《中华人民共和国公共行业标准》（GA/T70-94）
《安全防范工程程序与要求》（GA/T75-94）
《电气装置安装工程施工及验收规范》（BGJ232.90.92）
《民用闭路监视电视系统工程技术规范》（GB50198-94）
《民用工业建筑电气设计规范》（GJT16-92）
《电视系统视频指标》（CCTR RECOMMENDATION 472-3）
《系统工程技术规范》GB50/98-94
《关于项目安全防范等级的标准》GB16676-1996
3.2 设计说明
此次风电厂视频监控系统主要由三部分组成：
(1) 前端视频采集系统：
前端采集系统主要由视频摄像机和网络视频解码器组成。
通过配置高清晰的视频摄像机实现对现场监控环境的视频采集，在此图像采集信号采用模拟信号。通过配备高稳定性的网络视频解码器，将模拟信号转换成数字信号。再通过视频、数据网络传输网将视频图像信息传递到视频图像显示系统。
(2) 视频、数据网络传输系统
视频、数据网络传输系统主要由工业冗余环网和监控中心三层网络设备组成。
通过在网络传输系统上配置TSC工业级冗余环网设计，实现对视频、数据信号的可靠传输，同时保证故障发生的快速冗余机制。在监控中心配置三层工业以太网交换机主要考虑中心视频信号传输量比较大，而且由于三层路由的增容和考虑，选配TSC工业级三层交换机。
(3) 视频图像显示系统：
视频图像显示系统主要由嵌入式硬盘录像机和视频监视器或显示墙组成。
在监控中心的视频图像显示系统中，配置嵌入式的硬盘录像机实现对前端视频图像的收集作用。同时配置高清晰、专业级的视频监视器或显示墙，实现对前端图像的清晰显示。
