产品介绍:

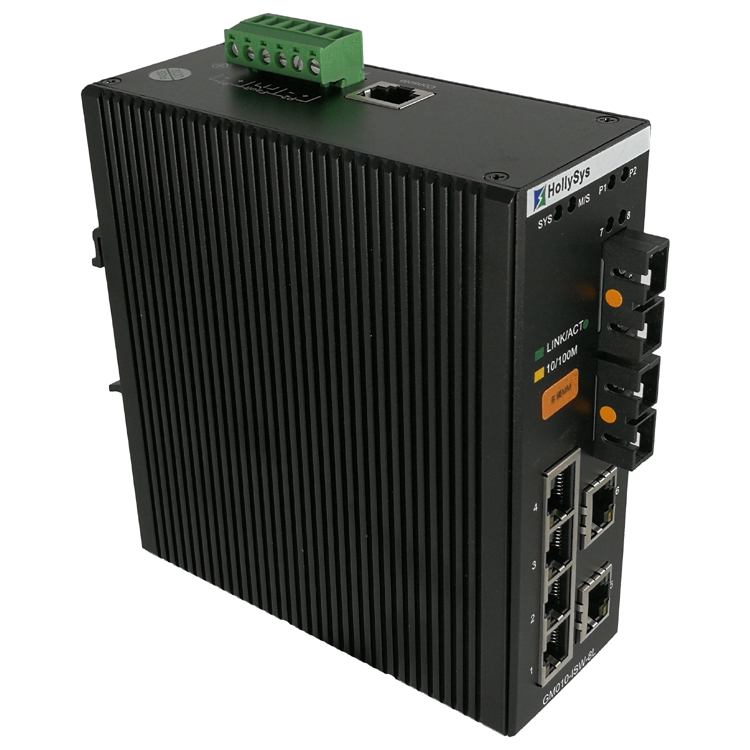

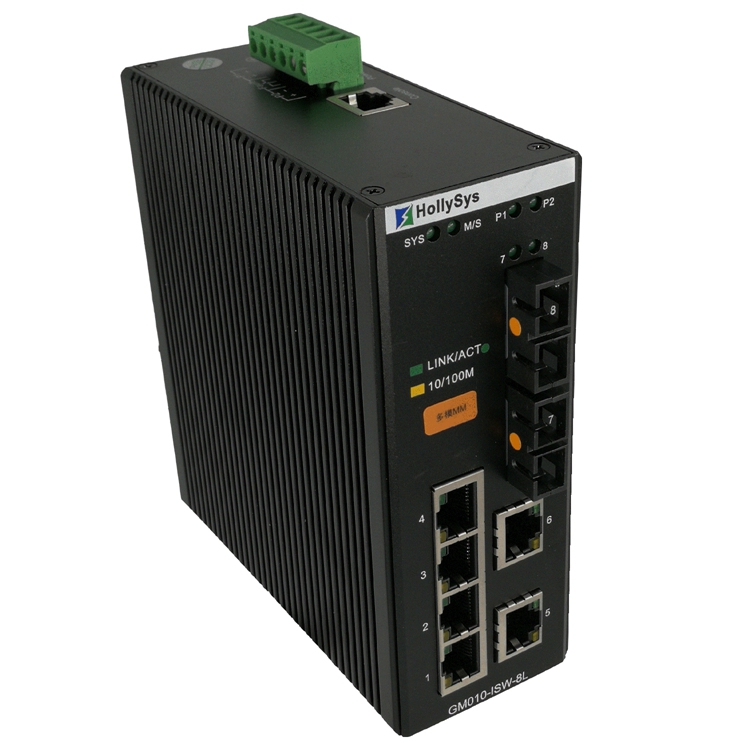

GM010-ISW-8L-A 工业以太网交换机是专为工业类客户设计的支持冗余环网拓扑结构 的通信设备，充分考虑到工业控制对通讯系统可靠性的要求，采用独有的“Supreme-Ring” 环网协议，其链路故障恢复时间达到了 20ms 以内，采用封闭金属散褶皱热结构，适用 于高温、灰尘、强电磁等恶劣环境。
GM010-ISW-8L-A 具有 6 个 10/100M 双绞线端口(RJ45)，2 个百兆光纤端口用于构成 “Supreme-Ring” 光纤冗余环网，为工业现场控制设备提供冗余的链路连接，任何一段 主干通讯通道的故障都将在 20ms 内被察觉出来并启动冗余链路传送数据，让您的自动 化系统保持正常工作。GM010-ISW-8L-A 采用存储转发交换方式，其每个端口均可连接 多个独立的物理网段。完全兼容 IEEE802.3 标准，减少了其他以太网设备与
GM010-ISW-8L-A 相连接时候出现的兼容性问题。GM010-ISW-8L-A 工业化设计的冗余电源有效保障与减少故障还原时间，电源故障时提 供继电器报警输出，便于技术人员对故障做出快速反应。高强度金属结构外壳能够屏蔽 电磁干扰，并且抗振动耐冲击，工业化无风扇设计避免了因使用风扇引起的灰尘，减少 了因风扇停转而引起的故障点。IP40 级别防护等级，-40℃ ～85℃ 宽工作温度，确保 GM010-ISW-8L-A 在严苛的工业现场工作良好。
GM010-ISW-8L-A 采用导轨式安装方式。GM010-ISW-8L-A 适合于恶劣环境下工业控制和管理应用、工业环境中的自动化网络以及远距离联网，如工厂自动化与管理、SCADA/DCS 系统、电力配网及变电站系统自动化、智能交通等。应用行业包括：电力、 轨道交通、石化、煤炭、水利、冶金、军队等。
主要特性：
l 符合 IEEE802.3，IEEE802.3u 和 IEEE802.3x 等以太网标准
l 采用存储转发交换模式，提供无阻塞全线速转发
l 即插即用设计，操作简单
l 支持 Supreme-Ring 协议，可组成环网、链型、星型等多种网络拓扑形式
l 双绞线端口自适应 10/100Base-TX，自适应 MDI/MDI-X 连接和全/半双工
l 提供全双工下的 IEEE802.3x 流量控制和半双工模式下的背压式流量控制
l 双路电源输入，内部提供冗余电源模块，继电器告警输出
l 封闭合金外壳设计符合 IP40 工业防护标准，无风扇设计
l 支持工业导轨装方式
l LED 指示灯显示端口活动状态，便于发现网络故障
l 支持基于端口的 VLAN 划分和基于 IEEE 802.1q VLAN 标记划分
l 最新的 QoS 措施包括 IEEE 802.1p 和基于端口的多优先级等
l 支持端口镜像（Port Mirroring），端口聚合（Port Trunking），组播侦听（IGMP Snooping）
l 支持广播风暴保护
l 支持 Console/Web/SNMP 等网管方式
主要参数:
|
支持的标准 |
IEEE 802.3， IEEE 802.3U， IEEE 802.3X，IEEE 802.3q |
|
百兆电口数量 |
6，RJ45 |
|
百兆光口数量 |
2，SC |
|
传输模式 |
自动协商（半/全双工，10/100Mbps） |
|
传输方式 |
存储转发 |
|
转发速度 |
10M：14880pps； 100M：148800pps |
|
背板带宽 |
5.6 Gbps |
|
MAC 地址表 |
8K，自动学习 |
|
缓存 |
3.2M |
接口 |
TX 端口：RJ45 全双工/半双工自动切换或设置，10/100Base-TX 自 协商或设置， MDI/MDIX 自动交叉。
光纤接口：100Base-FX，155Mb/s 光接口速率，1310nm/1550nm 波长，SC 接口，可选 2km（多模）/20~80km（单模）传输距离。 |
|
LED 指示 |
SYS，P1/P2，M/S，Link/Act，10/100M |
电源输入
|
24V DC |
|
功 耗 |
<5W |
|
工作温度范围 |
-40℃ ~ 85℃ |
|
储存温度范围 |
-45℃ ~ 85℃ |
|
湿 度 |
0% ~ 90% ，无凝结 |
|
重量 |
0.75kg |
|
外形尺寸 |
53mm×124.5mm×135mm（宽×深×高） |
|
安装方式 |
工业导轨 |
|
包装及防护等级 |
封闭合金外壳，符合 IP40 工业防护标准 |
|
网管方式 |
Console，Web，SNMP v1/v2，RMON 1，2，3，9组 |
|
VLAN |
符合IEEE802.1Q，VID 1~4094 |
|
Trunk 配置 |
最多支持7个Trunk组，每个Trunk组可绑定8个端口 |
|
QoS 优先级 |
符合IEEE802.1p，提供4个优先级队列 |
|
组播侦听 |
支持IGMP Snooping，256 个组播表项 |
|
冗余 |
支持Supreme-Ring，支持RSTP |
|
系统自检性能 |
LED 自检功能：光口、网口的状态及性能 |
|
冗余切换时间 |
节点间<5ms，环网切换时间< 20ms |
|
告警输出 |
继电器输出指示设备电源故障 |
安全
|
支持802.1X；支持MAC绑定 |
|
CE |
符合 EN 55022 Class A， EN 55024 Class A |
|
FCC |
符合 FCC Part 15 Class A |
|
EMC |
符合 IEC61000-4-2/3/4/5/6/8/11 |
